【技術科普】卡扣設計參數對連接性能的影響

随着汽車工業的迅速發展，汽車已經進入了(le／liǎo)千家萬戶。消費者對内外飾舒适性、外觀、拆裝便捷性等要(yào / yāo)求不斷提高。卡扣作爲(wéi / wèi)零部件連接的重要(yào / yāo)形式，具有結構簡單、拆裝方便和(hé / huò)經濟等優點，被越來越多的應用到汽車中，以實現内外飾之間以及内外飾與車身等其它零部件間的連接。小小的卡扣，若結構設計不合理、使用不當，不僅會引起車輛外觀不良（如門戶闆翹曲、配合件間隙增大），還會造成車門内飾闆抖動和(hé / huò)異響，甚至脫落，從而嚴重影響整車品質和(hé / huò)客戶體驗。

國外對卡扣的研究起步較早， Hsieh.Ching C等人制定了(le／liǎo)兩套卡扣設計标準，一(yī / yì ／yí)套用于确定卡爪分布、交接點剛度以及幹涉，另一(yī / yì ／yí)套用來對倒角、卡扣的長度、寬度等進行詳細設計。同時還指出，在進行卡扣設計時不僅要(yào / yāo)考慮插入力、容許變形和(hé / huò)保持力，還需要(yào / yāo)考慮鎖定系數、尺寸和(hé / huò)剛度、過插入力等。

近幾年國内的汽車從業者們也對卡扣的基本類型、連接原理、形狀、尺寸、設計參數與連接性能等多方面進行了(le／liǎo)研究。本文基于CATIA幾何模型通過有限元建模，通過對卡扣的材料、卡爪角度、卡爪厚度等要(yào / yāo)素的研究，确定影響卡扣性能的主要(yào / yāo)因素和(hé / huò)卡扣的最優結構。

卡扣的基本結構見下圖

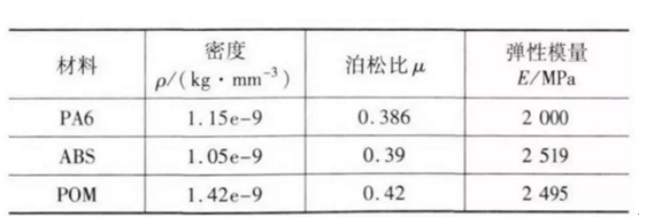

用作汽年内飾件的塑料材料有多種，用來制造卡扣的塑料材料一(yī / yì ／yí)般要(yào / yāo)求有良好的力學性能，如：良好的沖擊、耐磨性、尺寸穩定性及耐油性等。 PA6材料具備以上性能要(yào / yāo)求，因此在卡扣生産中被廣泛應用。 但因其彈性模量較低，若用在對卡接力要(yào / yāo)求較大的位置，則卡扣的連接性能達不到使用要(yào / yāo)求。故需選取滿足該力學性能且彈性模量更高的其它塑膠材料，如ABS和(hé / huò)POM等。其材料機械性能參數對比如表下所示。

研究發現彈性模量較大，泊松比大的POM材料能取得更大的卡接力。

同時，影響卡扣連接性能因素中，卡爪的厚度也是主要(yào / yāo)影響因素之一(yī / yì ／yí)。研究者分别選取卡爪厚度爲(wéi / wèi)1mm、1.2mm、1.4mm、1.6mm4個值爲(wéi / wèi)研究對象， 分析其對卡扣連接性能的影響。當卡扣瓣厚增大時，插入力和(hé / huò)保持力也随之增大，但在卡扣厚度從1.0mm增大到1.6mm的過程中保持力僅僅增大19.6N，增大率僅爲(wéi / wèi)16％，而插入力卻增大了(le／liǎo)39.5N，增大率達到了(le／liǎo)92％，甚至增到1.6mm時，已不滿足插入力低于80N的要(yào / yāo)求。雖然，卡扣瓣厚增大能提高原卡扣的保持力，但其插入力的提高更爲(wéi / wèi)明顯，所以，在設計過程中卡扣的瓣厚不宜過厚，否則卡扣會更難安裝，一(yī / yì ／yí)般選擇1mm左右。

第三卡爪的鼓起角度也是影響卡扣壓入和(hé / huò)拔插力的主要(yào / yāo)因素，研究發現随着角度的增大過程中，卡扣的插入力和(hé / huò)保持力均減小，當角度達到150°，插人力減小13.4N，拔出力減小39.6N，減小率分别爲(wéi / wèi)31.2％和(hé / huò)32.3％。由此可得，增大角度，對插入力和(hé / huò)拔出力的影響是相當的，雖減小角度能使卡扣安裝過程避免被切削，但其保持力下降使卡扣的連接性能受到影響。

所以，若要(yào / yāo)選用較大保持力的卡扣，可選用POM材質，卡爪料厚可選取在1mm左右的。卡爪角度在150度左右是可以有效解決卡扣插入時被切削問題，同時卡接力損失較小是一(yī / yì ／yí)個比較合理結構角度。當然，卡扣的卡接力并不是越大越好。若，車輛使用的是較爲(wéi / wèi)廉價的纖維闆基材的内飾闆，則宜選用卡接力較小、更爲(wéi / wèi)柔韌的PA材質的卡扣，否則，安裝/拆卸時易造成内飾闆損壞。
